ÖZEL TEKNİK ŞARTLARI |
|
|
NORMAL BASINÇ |
PN 16, 25, 40 |
|
AKIŞ KARAKTERİSTLİĞİ |
EŞİT YÜZDE, DOĞRUSAL, HIZLI AÇMA (Kapatma vanası için) |
|
KAPAK BİÇİMİ |
Standart Type: Cast Steel: -20ºC … 250ºC Cast Stainless steel: -40ºC … +250ºC |
|
Fin-Extension Type: Cast Steel: -29ºC … +425ºC Cast Stainless Steel: -40ºC … +450ºC |
|
|
Long-Extension Type: Cast Steel: -60ºC … -100ºC, -100ºC … -200ºC, -200ºC … -250ºC |
|
|
SİT SIZDIRMAZLIĞI |
Class IV, V, VI (Soft Sealing - With PEEK) |
|
BASINÇ-SICAKLIK DİYAGRAMLARINA İZİN VERİLEN SICAKLIK ARALIKLARI |
||||
|
YALITIMSIZ GÖVDE / -10 ºC … +220 ºC |
||||
|
GÖVDE |
DN 15…150 EN-GJL-250 |
DN 15…150 EN-GJS-400-18-LT |
DN 15…150 Cast Steel 1.0619 |
DN 15…150 1.4408 |
|
IZOLELİ |
-10ºC … +300ºC |
-10ºC … +350ºC |
-10ºC … +400ºC |
-50ºC … +450ºC |
|
KÖRÜKLÜ |
-10ºC … +300ºC |
-10ºC … +350ºC |
-10ºC … +400ºC |
-50ºC … +450ºC |
|

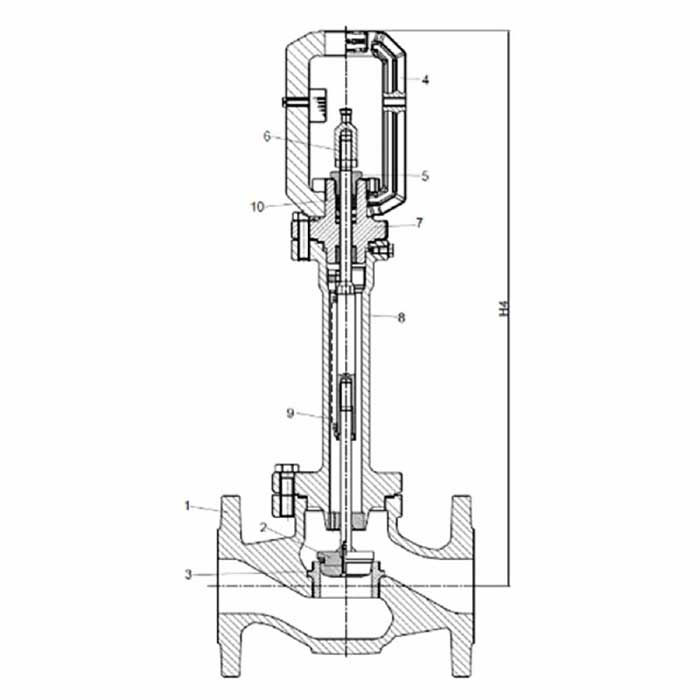

NO |
PARÇA ADI |
MALZEME |
|
1 |
GÖVDE |
EN-GJL-250, GJS-400-18-LT, 1.0619, 1.4408 |
|
2 |
KLAPE |
1.4305 ~ PEEK |
|
3 |
SİT |
1.4305 |
|
4 |
FLANŞ |
1.0619, 1.4408 |
|
5 |
KLAVUZ KOVANI |
1.4104 |
|
6 |
MİL |
1.4305 |
|
7 |
KAPAK |
GJS-400-18-LT/395 |
|
8 |
İZOLE PARÇASI |
1.0619, 1.4408 |
|
9 |
KÖRÜK |
1.4571 |
|
10 |
V-PAKET |
PTFE / CARBON |
|
AKIŞ KARAKTERİSTLİĞİ |
||||||||||||||
|
SEAT DIAMETER DN (MM) |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
||
|
RATED Kv |
LINEAR |
4 |
6,3 |
10 |
16 |
25 |
40 |
60 |
80 |
160 |
||||
|
EQ % |
||||||||||||||
|
ÖLÇÜ |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
||||
|
H4 |
476 |
506 |
527 |
685 |
||||||||||
|
AĞIRLIK |
17,3 |
17,8 |
18,4 |
22,3 |
23,1 |
24,8 |
37,1 |
39,8 |
68,7 |
|||||
NST-IOKV1
