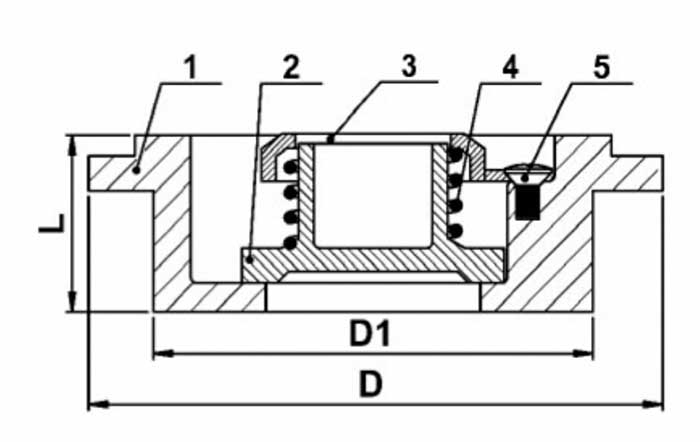

| YEDEK PARÇALAR | |||||||||
| No | Parça Adı | Malzeme | |||||||
| 1 | GÖVDE | AISI 304 | AISI 316 | ||||||
| 2 | KLAPE | AISI 304 | AISI 316 | ||||||
| 3 | SEGMAN | AISI 304 | AISI 316 | ||||||
| 4 | YAY | AISI 304 | AISI 316 | ||||||
| 5 | MERKEZLEME ÇEMBERİ | AISI 304 | AISI 316 | ||||||
| BOYUTLAR | |||||||||
| ÇAPLAR | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
| L (mm) | 16 | 19 | 22 | 27 | 32 | 40 | 46 | 50 | 60 |
| d (mm) | 39 | 46 | 54 | 70 | 80 | 94 | 112 | 132 | 150 |
| d1 (mm) | 34 | 40 | 50 | 62 | 70 | 85 | 100 | 120 | 140 |
| ÖLÇÜ | AĞIRLIK (KG) | AÇMA BASINÇLARI (MBAR) | |||
| AKIŞ YÖNÜ | |||||
| YAYSIZ | YAYLI | ||||
| DN 15 | 0,120 | 2.5 | 25 | 22.5 | 20 |
| DN 20 | 0,180 | 2.5 | 25 | 22.5 | 20 |
| DN 25 | 0,230 | 2.5 | 25 | 22.5 | 20 |
| DN 32 | 0,480 | 3.5 | 27 | 23.5 | 20 |
| DN 40 | 0,710 | 4.0 | 28 | 24.0 | 20 |
| DN 50 | 1,120 | 4.5 | 29 | 24.5 | 20 |
| DN 65 | 1,630 | 5.0 | 30 | 25.0 | 20 |
| DN 80 | 2,300 | 5.5 | 31 | 25.5 | 20 |
| DN 100 | 3,400 | 6.5 | 33 | 26.5 | 20 |
NST-15C
