ÜRÜN AÇIKLAMASI
NST-PBV1 Serisi Pnömatik bıçaklı vanalar özellikle lifli partiküllerin bulunduğu ,su arıtma ve kağıt sektöründe sıkça kullanılır.İsteğe bağlı olarak sızdırmazlık ve bağlantı şekilleri değiştirilerek üretim yapılabilir.

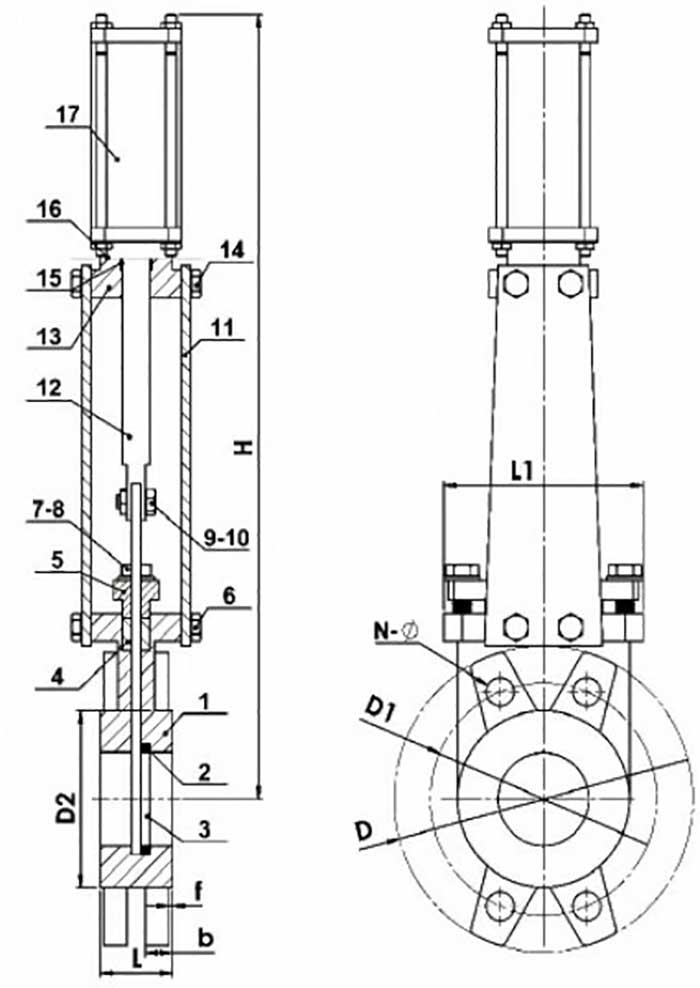

| YEDEK PARÇALAR | ||
| NO | PARÇA ADI | MALZEME |
| 1 | GÖVDE | GG25/GGG40/WCB/CF8/CF8M |
| 2 | SIZDIRMAZLIK | EPDM |
| 3 | BIÇAK | X5CrNi189 / 304 / 316 |
| 4 | SALMASTRA | PTFE |
| 5 | SALMASTRA MUHAFAZASI | WCB |
| 6 | CİVATA | 201 |
| 7-8 | PİM | 201 or WCB (DN150-DN400) |
| 9-10 | SOMUN VE CİVATA | 201 |
| 11 | BAĞLANTI DEMİRİ | A3 |
| 12 | MİL | X20Cr13 |
| 13 | BAĞLANTI KAFASI | WCB |
| 14 | MİL SOMUNU | BRASS |
| 15 | YATAK | ZChSnSb10-6 |
| 16 | BAĞLANTI KAFASI ŞAPKASI | WCB |
| 17 | PNÖMATİK SİLİNDİR | |
| BOYUTLAR | ||||||||||
| ÖLÇÜ | L | d | d1 | d2 | L1 | H | b | f | N-Ø | AĞIRLIK |
| DN50 | 48 | 165 | 125 | 99 | 136 | 455 | 16 | 2 | 4-M16 | 7 |
| DN65 | 48 | 185 | 145 | 118 | 151 | 500 | 16 | 2 | 4-M16 | 9 |
| DN80 | 51 | 200 | 160 | 132 | 170 | 550 | 17 | 2 | 8-M16 | 12 |
| DN100 | 51 | 220 | 180 | 156 | 190 | 656 | 17 | 2 | 8-M16 | 14 |
| DN125 | 57 | 250 | 210 | 184 | 212 | 715 | 17 | 2 | 8-M16 | 22 |
| DN150 | 57 | 285 | 240 | 212 | 230 | 810 | 21 | 2 | 8-M20 | 25 |
| DN200 | 60 | 340 | 295 | 266 | 286 | 955 | 21 | 2 | 8-M20 | 38 |
| DN250 | 70 | 395 | 350 | 319 | 338 | 1090 | 24 | 2 | 12-M20 | 65 |
| DN300 | 76 | 445 | 400 | 370 | 388 | 1225 | 24 | 2 | 12-M20 | 77 |
| DN350 | 76 | 505 | 460 | 430 | 460 | 1375 | 33 | 2 | 16-M20 | 195 |
| DN400 | 89 | 565 | 515 | 480 | 520 | 1555 | 35 | 2 | 16-M24 | 240 |
NST-PBV1
