Ürün Bilgileri
Ürün Adı - PASLANMAZ BORU TİPİ ÇEK VALF
MODEL NST-1P
Ürün Kategorisi - · Nordsteam Buhar ve Akış Kontrol Ekipmanları · Vanalar · Çek Vanalar
Ürün Markası - Nordsteam

ÇALIŞMA ŞARTLARI
NBR CONTA -25ºC +90ºC
EPDM CONTA -20ºC +110ºC
VİTON CONTA -20ºC +150ºC
AÇMA BASINCI  MİN 0.6 BAR

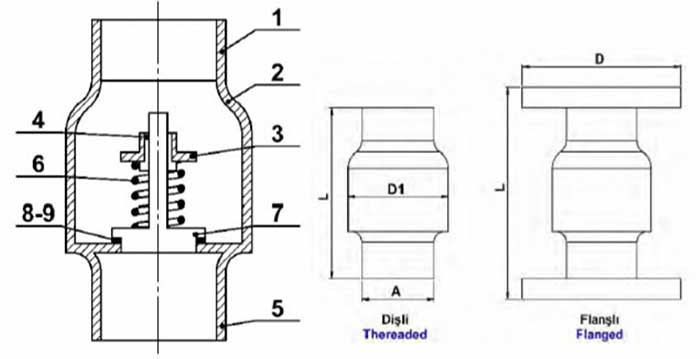

YEDEK PARÇALAR
No Parça Adı 304 VALVE 316 VALVE
1 BAĞLANTI BÖLÜMÜ (ÇIKIŞ) 304 AISI 304 AISI
2 VALF GÖVDESİ 304 AISI 304 AISI
3 REHBER PARÇASI PTFE PTFE
4 DESTEK PARÇASI 304 AISI 304 AISI
5 GİRİŞ BÖLÜMÜ 304 AISI 304 AISI
6 YAY 304 AISI 304 AISI
7 AKIŞ KONTROL DİSKİ 304 AISI 304 AISI
8 SIZDIRMAZLIK RİNGİ YUVASI 304 AISI 304 AISI
9 SIZDIRMAZLIK RİNGİ EPDM, NBR, PTFE EPDM, NBR, PTFE

BOYUTLAR
Dişli L d1 A Ağırlık (GR)
1/2" 55 32 25
3/4" 70 44 29 129
1" 84 53 36 191
1 1/4" 99 62 45 281
1 1/2" 119 78 51 388
2" 123 89 64 704
2 1/2" 147 113 80 1425
3" 166 132 93 2085
4" 193 167 120 3415

FLANŞLI L d A AĞIRLIK (GR)
DN50 123 165 1950
DN65 147 185 3245
DN80 166 200 4135
DN100 193 225 6685
