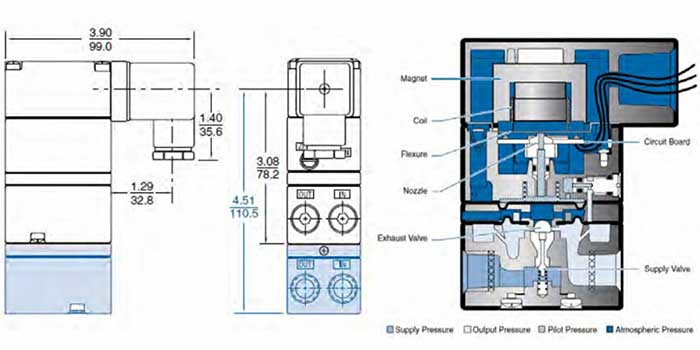

ÜRÜN AÇIKLAMASI
NST-IP1000 serisi konverterlar kompakt, 4mA- 20mA sinyali oransal pnömatik çıktıya döndüren,yüksek hasasiyetli elektronik basınç regülatörleridir.Bu ürünler, vana aktuatörlerinin elektronik basınç kontrolü,hava silindirleri,debriyajlar,frenler, damperler,havalandırma panjurları (hava klapesi) ve pompalar gibi pnömatik uygulamalara gereksinim duyulan yerlerde kullanılırlar. Kablolama ve yön oluşturmadaki çoklu alternatifler montajı kolaylaştırır ve gereksinim duyulan zamanı azaltır.
| ÇALIŞMA ARALIKLARI | |||
| Inputs | 4-20 mA | 0-5 VDC 1-5 VDC |
0-10 VDC 1-9 VDC |
| 3*15 psig 3-27 psig 6-30 psig 2-60 psig 3-120 psig |
0.20-1.00 BAR 0.20-1.80 BAR 0.40-2.00 BAR 0.14-4.00 BAR 0.20-8.00 BAR |
||
| **145 psig e kadar uzatılabilir | |||
| Sıcaklık limitleri 2 | -20° F to+150° F (-30°C to + 65°C) | ||
| AKIŞ KAPASİTESİ | 4,5 scfm (7.7 m3/hr) at 25 psig (1.70 bar) arz / supply (3-15,3-27,6-30,1-17 psig) 12.0 scfm (20.0 m3/hr) at 100 psig (6.90 bar) arz / supply (3-15,3-27,6-30,1-17,2-60 psig) 20.0 scfm (34.0 m3/hr) at 150 psig (10.00 bar ) arz / supply (3-120 psig) |
||
|
ÇALIŞMA ARALIKLARI / STANDARD OPERATING RANGE |
|
|
STANDART ARALIK / STANDARD RANGE |
|
|
KESİKLİK / HYSTERESIS |
SPAIN IN %0.75’ i ˂ 0.75 % OF SPAN |
|
TEKRARLANABİLİRLİK / REPEATABILITY |
SPAN IN 0.5’ i ˂ 0.5 % OF SPAN |
|
LINEARLİK (BAĞIMSIZ) / LINEERITY (Independent) |
SPAN IN %0.75’ i ˂ 0.75 % OF SPAN FLORKARBON ÜNİTELERİ İÇİN% 1 SPAN ˂ 1 % OF SPAN FOR FLUOROCARBON UNITS |
|
AKIŞ ORTA ARALIK / FLOW MID RANGE |
6,5 SCFM (Minimum) @ 15 psig / 1 BAR Çıkış basıncı 120 psing / 8,3 BAR besleme basıncı / Output pressure 120 psing / 8,3 BAR supply pressure |
|
MAKSİMUM HAVA TÜKETİMİ / MAXIMUM AIR CONSUMPTION |
3 SCFH @ 15 PSI / 1 BAR ÇIKIŞ BASINCI 3 SCFH @ 15 PSI / 1 BAR OUTPUT PRESSURE |
|
EMME KAPASİTESİ / EXHAUST CAPACITY |
>1 SCFM @ 5 PSI / 0,4 BAR YUKARI AYAR NOKTASI >1 SCFM @ 5 PSI / 0,4 BAR ABOVE SET POINT |
|
BASINÇ TEDARİK ARALIĞI / SUPPLY PRESSURE RANGE |
5 PSI ÜZERİ MAKSİMUM ÇIKIŞ / 5 PSI ABOVE MAXIMUM OUTPUT 120 PSIGA KADAR MAKSIMUM 8,3 BAR / UP TO 120 PSIG / 8,3 BAR MAXIMUM |
|
AĞIRLIK / WEIGHT |
1,3 IBS |
|
BAĞLANTI NOKTASI EBATI / PORT SIZE |
1/4″ NPT,BSPT,BSPP |
|
BASINÇ TEDARİK DUYARLILIĞI SUPPLY PRESSURE SENSITIVITY |
TEDARİK İÇİN %2,5 SPAN ˂ 2,5 % OF SPAN FOR A SUPPLY |
|
SICAKLIK ARALIĞI / TEMPERATURE RANGE |
-20 F TO + 150° F |
|
GİRİŞ SİNYALİ / INPUT SIGNAL |
4-20 mA DC,0-5 VDC,1-5 VDC,1-9 VDC , 0-10 VDC,1-10 VDC |
|
ÇIKIŞ ARALIĞI / OUTPUT RANGE |
3-15,3-27,6-30 PSIG , 0,2-1,02-1,9,0,4-2,1 BAR |
|
ELEKTRİK BAĞLANTISI : HEM I/P HEM DE E/P VERSİYONLARI İKİ KABLOLU CİHAZLARDIR, ARTI EMNİYET ALANI. E/P DC VOLTAJI GİRİŞ SİNYALİ ÖRNEĞİ : 1 - 9 VDC, I/P MODEL GİRİŞ 4-20mA |
|

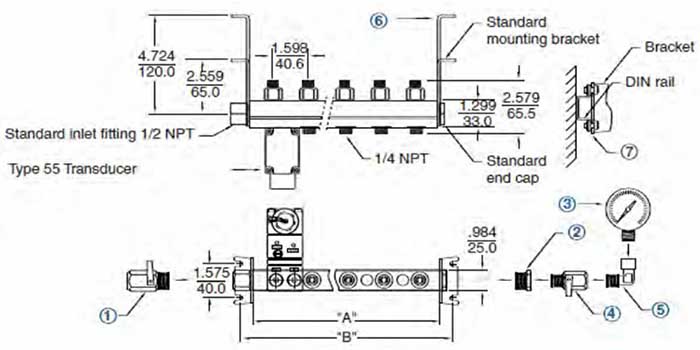

NST-IP1000
