Ürün Bilgileri
Ürün Adı - KÜRESEL VANA PASLANMAZ TAM GEÇİŞLİ
MODEL NST2
Ürün Kategorisi - · Nordsteam Buhar ve Akış Kontrol · Vanalar · Küresel Vanalar · Paslanmaz 2 parçalı Küresel Vana NST2
Ürün Markası - Nordsteam

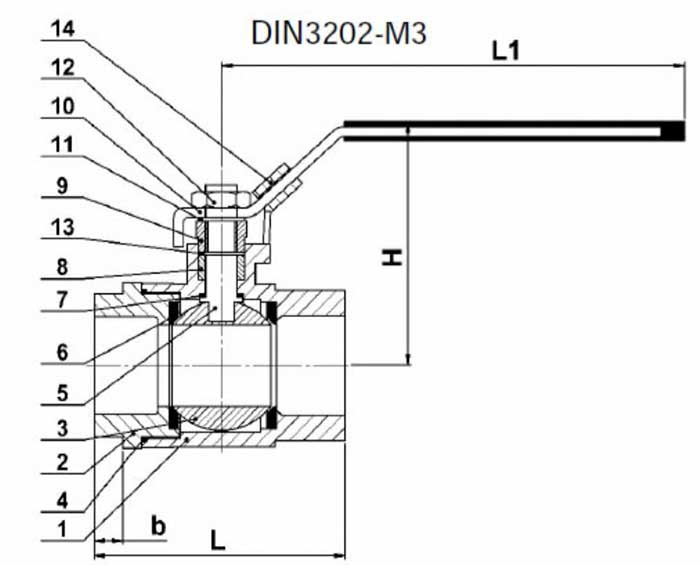

YEDEK PARÇALAR
No Parça Adı Malzeme Miktar
1 GÖVDE ASTM A351 CF8M 1
2 KAPAK ASTM A351 CF8M 1
3 KÜRE ASTM A351 CF8M 1
4 CONTA PTFE 1
5 MİL PASLANMAZ ÇELİK / SS316 1
6 SİT PTFE 2
7 MİL CONTASI PTFE 1
8 MİL SALMASTRASI PTFE 1
9 SALMASTRA SOMUNU PASLANMAZ ÇELİK / SS304 1
10 KOL PASLANMAZ ÇELİK / SS304 1
11 YAYLI PUL PASLANMAZ ÇELİK / SS304 1
12 KOL SOMUNU PASLANMAZ ÇELİK / SS304 1
13 MİL PULU PASLANMAZ ÇELİK / SS304 1
14 YERLEŞTİRME KİLİDİ PASLANMAZ ÇELİK / SS304 1

BOYUTLAR
Ölçü L H L1 b Tork
N.m
Ağırlık (KG)
1/4" 50 54 103 11 8 0,20
3/8" 60 54 103 11 8 0,205
1/2" 75 54 103 15 10 0,30
3/4" 80 65 127 16 12 0,40
1" 90 71 127 19 15 0,60
1 1/4" 110 81 153 21 22 0,98
1 1/2" 120 94 153 21 24 1,32
1" 140 105 193 25 27 1,86
2 1/2" 185 117 193 30 42 4,07
3" 205 134 279 33 51 5,70
4" 240 157 335 39 90 8,51
