Ürün Bilgileri
Ürün Adı - GLOB VANALAR
MODEL NST41
Ürün Kategorisi - · Nordsteam Buhar ve Akış Kontrol · Vanalar · Glob Vana
Ürün Markası - Nordsteam

Ürün Özellikleri
GLOB VANA

Glob vanalar boru tesisatlarında kullanılan hat kesme elemanlarıdır. Buhar, gaz, soğuk, sıcak ve kızgın su tesisatlarında, asit ve alkali niteliği olmayan akışkanlar basınçlı hava vs. başlıca kullanım alanlarıdır. Mil ucuna bağlı klapenin akışkanın geçtiği deliğin üstüne oturması veya kalkması ile görevlerini yerine getirirler. Klapenin sit ile sürtünmesiz temasından dolayı iyi bir sızdırmazlık sağlarlar. Çok sık ve çok sayıda açılıp kapanmaya uygundurlar. Büyük debilerin kontrolünde akışı iki yada daha fazla hatta ayırmak suretiyle kullanılmasında fayda vardır.

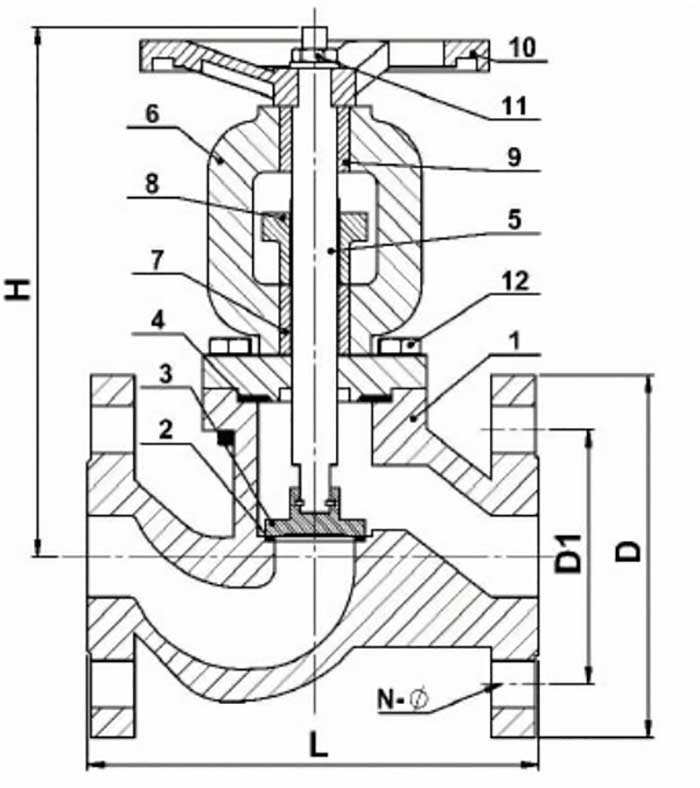

YEDEK PARÇALAR
No Açıklama Malzeme
1 GÖVDE DÖKME DEMİR / GG25 veya ÇELİK DÖKÜM
2 SİT PASLANMAZ ÇELİK
3 DİSK PASLANMAZ ÇELİK
4 CONTA FLEKSİBL GRAFİT
5 MİL PASLANMAZ ÇELİK
6 KAPAK DÖKME DEMİR
7 SALMASTRA FLEKSİBL GRAFİT
8 SIZDIRMAZLIK FLANŞI DÖKME DEMİR
9 MİL SOMUNU GALVANİZLİ ÇELİK
10 VOLAN DÖKME DEMİR
11 SOMUN GALVANİZLİ ÇELİK
12 CİVATA SAE Gr.5

DN PN16 PN25 PN40
L d d1 N-Ø H L d d1 N-Ø H L d d1 N-Ø H
15 130 95 65 4*14 176 130 95 65 4*14 176 130 95 65 4*14 176
20 150 105 75 4*14 180 150 105 75 4*14 180 150 105 75 4*14 180
25 160 115 85 4*14 232 160 115 85 4*14 232 160 115 85 4*14 232
32 180 140 100 4*18 238 180 140 100 4*18 238 180 140 100 4*18 238
40 200 150 110 4*18 262 200 150 110 4*18 262 200 150 110 4*18 262
50 230 065 125 4*18 272 230 165 125 4*18 272 230 165 125 4*18 272
65 290 185 145 4*18 323 290 185 145 4*18 323 290 185 145 4*18 323
80 310 200 160 8*18 353 310 200 160 8*18 353 310 200 160 8*18 353
100 350 220 180 8*18 381 350 235 190 8*22 381 350 235 190 8*22 381
125 400 250 210 8*18 453 400 270 220 8*26 453 400 270 220 8*26 453
150 480 285 240 8*23 502 480 300 250 8*26 502 480 300 250 8*26 502
200 600 340 295 12*23 620 600 360 310 12*26 620 600 375 320 12*30 620
250 730 405 355 730 425 370 12*30 730 450 385 12*33
300 850 460 410 850 485 430 16*30 850 515 450 16*33

BAĞLANTI ŞEKLİ FLANŞLI
ÇAPLAR DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
AĞIRLIKLAR (KG) 3,1 3,87 5,1 8,33 9,83 14,13 20,37 28,77 38,27 57,87 75,37 122,27

ÇALIŞMA ŞARTLARI
MAX.TEST BASINCI (BAR) 24
MAX. SICAKLIK (ºC) 200
MAX. ÇALIŞMA BASINCI (BAR) 16
