Ürün Bilgileri
Ürün Adı - AYIRMA KOLLU DİŞLİ KUTUSU
MODEL NST-PGB
Ürün Kategorisi - · Nordsteam Buhar ve Akış Kontrol · Dişli Kutuları · Ayırma Kollu Dişli Kutusu NST-PGB
Ürün Markası - Nordsteam

Ürün Özellikleri
DİŞLİ KUTUSU

ÜRÜN AÇIKLAMASI
Boşa almalı tip dişli kutusu, özellikle pnömatik aktuatörlü kelebek vanalar, küresel vanalar ve plug vanalar vb. için tasarlanmıştır. Bu ürün hava kaynağı yükü olmadığı zaman montaj ve sistem testi esnasında manuel çalışmaya müsaade eder. Krameyer ve diferansiyel dişli sistemli pnömatik

  • ISO5211 üst ve alt montaj modellerine uyumlu
  • ISO5211 e uyumlu üst erkek kare sürücü ISO uyumlu aktüatörlere,adaptör olmadan direkt montaja ve dişi kare alt sürücü,ISO uyumlu vanalara direkt montaj imkanı verir.
  • Çift pozisyonlu sınırlama stopperleri
  • Dış yağlama fittingsi
  • Gelişmiş verimlilik için salyongoz dişlisi üzerindeki silindir baskı yatağı.

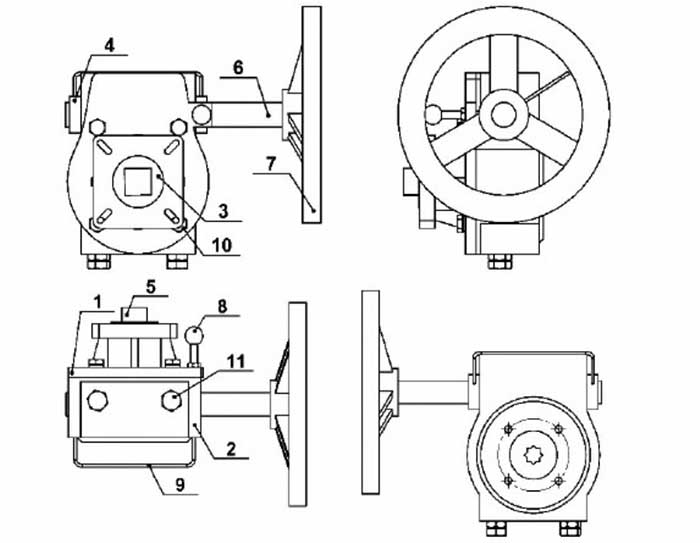

YEDEK PARÇALAR
No Parça Adı Standart Malzeme
PGB30-PGB550 PGB850-PGB3200 PGBA30-PGBA130
1 Kapak Cast Iron DUCTİLE IRON ALUMINIUM ALLOY
2 Gövde Cast Iron
3 Hareket Dişlisi Yumuşak Demir
4 Dişli Kapağı Cast Iron
5 Üst Erkek Kare Mil Karbon Çelik
6 Volan Şaftı Krom Kaplı Karbon Çelik
7 Volan Kaplama Karbon Çelik
8 Pozisyon Kilitleme Muhafazası Kaplama Karbon Çelik
9 Pozisyon Kol Muhafazası Kaplama Karbon Çelik
10 Kapak Civataları Kaplama Karbon Çelik
11 Sınırlama Stopperleri Çinko Krom Kaplı Karbon Çelik

ALÜMİNYUM ALAŞIM GÖVDELİ NST-PGB SERİSİ PERFORMANS VERİ TABLOSU
Tip Dişli Oranı Mekaniksel Verimlilik Mak. Çıkış Torku Ağırlık Çift Etkili Aktuatör Modeli
NST-PGB30 40:1 8.6 300 2,7 PPA63-PPA115
NST-PGN36 38:1 8.6 360 4,3 PPA63-PPA115
NST-PGB80 36:1 8.5 810 6,8 PPA100-PPA145
NST-PGB130 50:1 8.5 1310 13,5 PPA160-PPA190
NTS-PGB280 55:1 19.0 2800 25,8 PPA210-PPA240
NST-PGN550 52:1 19.0  5500 40,3 PPA270
