Ürün Bilgileri
Ürün Adı - KELEBEK VANALAR 2 PARÇALI PTFE CONTALI WAFER TİPİ
MODEL NST-WT1
Ürün Kategorisi - · Nordsteam Buhar ve Akış Kontrol Ekipmanları · Vanalar · Kelebek Vanalar
Ürün Markası - Nordsteam

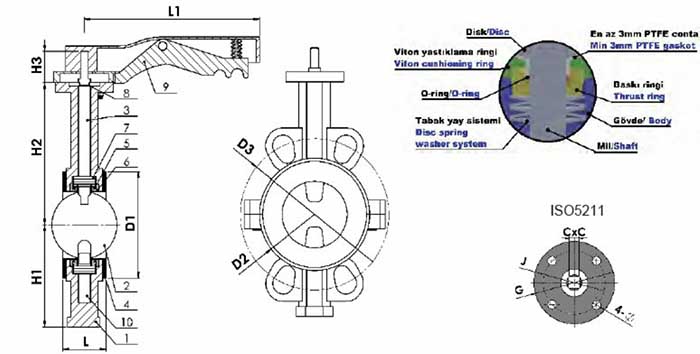

YEDEK PARÇALAR
No Parça Adı Malzeme
1 Gövde Rilsan Kaplı Sfero Döküm
Paslanmaz Çelik / SS304 & 316
2 Disk Paslanmaz Çelik / AISI316
3 Mil Paslanmaz Çelik / SS416-316
4 Sit PTFE
5 O-Ring EPDM - VITON
6 Kısa Rakor F4
7 Pul A3
8 Segman A3
9 Kol Aliminyum
10 Kısa Mil Paslanmaz Çelik / SS416 - 316

BOYUTLAR
Ölçü L H1 H2 H3 L1 d1 d2 4-Ø G J CxC PN10 PN16 Ağırlık
d3 d3
DN50 42 73 135 32 198 70 118 7 65 50 9*9 125 125 3,1
DN65 45 80 135 32 198 85 137 7 65 50 9*9 145 145 3,3
DN80 46 90 138 32 198 100 143 7 65 50 9*9 160 160 3,8
DN100 52 116 159 32 210 122 156 7 65 50 11*11 180 180 6
DN125 55 130 175 32 272 148 190 9 90 70 14*14 210 210 7,3
DN150 56 148 188 32 272 175 212 9 90 70 14*14 240 240 8,8
DN200 61 180 230 35 358 226 268 12 125 70 17*17 295 295 20,7
DN250 66 220 270 35 358 278 325 12 125 70 22*22 350 355 28,5
DN300 77 255 300 35 358 330 403 14 125 102 24*24 400 410 40
DN350 77 284 337 45 14 150 125 24*24 460 470 51,8
DN400 87/102 322 367 51 14 150 125 24*24 515 525 90


ÇALIŞMA ŞARTLARI
Basınç Sınıfı Max 16 Bar
Fark Basıncı ΔP 16 BAR
Max. Çalışma Sıcaklığı (TMO) 180 °C
Vakum Max 0.2 Bar Mutlak Basınç
