Ürün Bilgileri
Ürün Adı - KELEBEK VANALAR WAFER TİPİ YÜKSEK PERFORMANSLI
MODEL NST-HPW2
Ürün Kategorisi - · Nordsteam Buhar ve Akış Kontrol · Vanalar · Kelebek Vanalar · Wafer Tip Yüksek Performanslı Kelebek Vana
Ürün Markası - Nordsteam

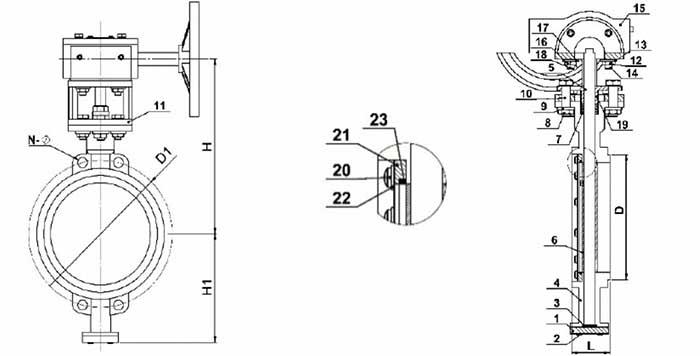

YEDEK PARÇALAR
No Parça Adı Malzeme
1 Alt Kapak WCB
2 Vida B7
3 Takoz
4 Gövde WCB/SS314/SS316
5 Mil SS316
6 Disk WCB/CF8/CF8M
7 Salmastra Esnek Grafit
8 Somun 2H
9 Elastik Pul 5.5
10 Civata B7
11 Braket WCB
12 Somun 2H
13 Elastik Pul 5.7
14 Civata B7
15 Dişli Kutusu
16 Somun 2H
17 Elastik Pul 5.5
18 Civata B7
19 Salmastra Muhafızası WCB
20 Vida B7
21 Plaka Q345R
22 Pul 304+ Grafit
23 Sit Yüzey

BOYUTLAR
Ölçü L H1 H d d1 N-Ø
DN80 64 115 115 132 160 8-18
DN100 64 125 125 156 180 8-18
DN125 70 150 150 184 210 8-18
DN150 76 158 158 211 240 8-22
DN200 89 205 205 266 295 12-22
DN250 114 215 215 319 355 12-26
DN300 114 258 258 370 410 12-26
DN350 127 288 288 429 470 16-26
DN400 140 322 322 480 525 16-30
DN450 152 360 360 530 585 20-30
DN500 152 385 385 582 650 20-33

ÇALIŞMA ŞARTLARI
Çalışma Basıncı 16 Bar
Max. Test Basıncı 24 Bar
Çalışma Sıcaklığı ≤ 425°C
Uygulama Sıvısı Su, Yağ, Buhar vb.
