| ÇALIŞMA ŞARTLARI | ||
| PROSES SICAKLIĞI | SERT KAUÇUK CONTA | |
| POLİPROPİLEN CONTA | ||
| PTFE CONTA | ||
| ORTAM SICAKLIĞI | STANDART (ALÜMİNYUM ÇEVİRİCİ GÖVDESİ) | |
| -20…+60°C (55 º C NİN ÜSTÜNDEKİ SICAKLIK İÇİN KENDİLİĞİNDEN ISINMAYA KARŞILIK ELEKTRONİK KORUMA) | ||
| -20…+70°C | ||
| MONTAJ ŞARTLARI | |
| MONTAJ | AKIŞ SENSORÜNÜN DAİMA FULL DOLU OLMASINA DİKKAT EDİN. |
| DETAYLI BİLGİ İÇİN MONTAJ UYARILARI BÖLÜMÜNÜ GÖRÜN. | |
| AKIŞ YÖNÜ | AKIŞ SENSÖRÜ İLERİYE DOĞRU POZİTİF AKIŞ YÖNÜNÜ GÖSTERİR. |
| AKIŞ SÖNSÖRÜNÜN ÜSTÜNDEKİ OK POZİTİF AKIŞ YÖNÜNÜ GÖSTERİR | |
| GİRİŞ AKIŞI | ≥ 5 DN |
| ÇIKIŞ AKIŞI | ≤ 2 DN |
| ÖLÇÜ PN16 |

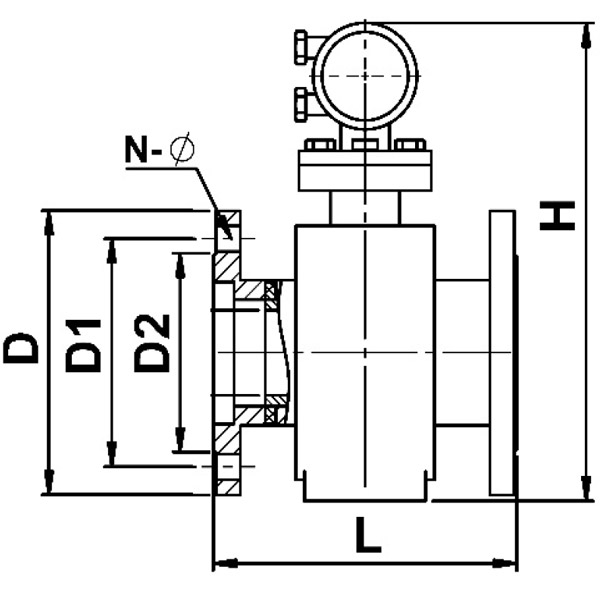

L | D | D1 | D2 | H | N-Ø |
| DN10 | 160 | 90 | 60 | 41 | 360 | |
| DN15 | 160 | 95 | 65 | 45 | 360 | 4-14 |
| DN20 | 165 | 105 | 75 | 58 | 360 | 4-14 |
| DN25 | 200 | 115 | 85 | 68 | 360 | 4-14 |
| DN32 | 200 | 140 | 100 | 78 | 370 | 4-18 |
| DN40 | 200 | 150 | 110 | 88 | 370 | 4-18 |
| DN50 | 200 | 165 | 125 | 102 | 385 | 4-18 |
| DN65 | 250 | 185 | 145 | 122 | 400 | 4-18 |
| DN80 | 250 | 200 | 160 | 138 | 415 | 8-18 |
| DN100 | 250 | 220 | 180 | 158 | 435 | 8-18 |
| DN125 | 250 | 250 | 210 | 188 | 465 | 8-18 |
| DN150 | 300 | 285 | 240 | 212 | 497 | 8-18 |
| DN200 | 350 | 340 | 295 | 268 | 550 | 12-12 |
| DN250 | 450 | 405 | 355 | 320 | 610 | 12-12 |
| DN300 | 500 | 460 | 410 | 375 | 660 | 12-12 |
NST-MFM
