Ürün Bilgileri
Ürün Adı - ŞAMANDIRALI PASLANMAZ ÇELİK HAVA ATICI KONDENSTOP
MODEL NST11A
Ürün Kategorisi - · Nordsteam Buhar ve Akış Kontrol · Kondenstoplar · Paslanmaz Hava Atıcı Kondenstoplar · Şamandıralı Paslanmaz Çelik Hava Atıcı NST11A
Ürün Markası - Nordsteam

MONTAJ
NST11A serisi Hava Atıcı kondenstoplar boru hattındaki ve sistemdeki hava veya diğer gazların tahliyesini sağlarken sistemdeki sıvının kaçmasını engeller. NST11A içindeki valf ve sit paslanmaz malzemeden imal edilmiş bir şamandıraya bağlıdır. Gövde içinde sıvı yok iken, şamandıra aşağıdadır ve valf açık pozisyondadır, hava ve diğer gazlar hattan ve sistemden tahliye olur. NST11A ‘ ye sıvı girdiğinde, şamandıra yükselir ve valfi site doğru iterek kapatır. Bu sayede sıvı kaçağı engellenir.
1. NST11A doğru ölçüde seçilmeli ve doğru konumlandırılmalıdır. Tam geçişli bir vana kondenstop önüne monte edilmeli, boru diş ölçüsü, vana diş ölçüsü ve kondenstop diş ölçüsü aynı olmalıdır.
2.Maximum çalışma basıncı ve sıcaklığı (etikette verilen değerler) aşılmamalıdır. Ayrıca maximum fark basıncının uygulamaya uygunluğu kontrol edilmelidir.
3. NST11A sistemin en üst noktasına monte edilmelidir. Bu havanın toplandığı yerdir. Ünite düşeyde dik ve girişi alttan olacak şekilde monte edilmelidir. Ünite üzerindeki ok işareti yönünde monte ediniz. Bu sayede kondenstop doğru çalışacaktır. Giriş tarafına monte edilecek kesici valf sayesinde bakım için kolaylık sağlanır.
4.Tahliyenin görünebilir, güvenli bir yere bağlanması önerilir.
5.Montaj öncesi boru hattının temizlenmesi, gevşek parçaların (kireç vb.) hat açılarak tahliye edilmesi gerekir. NST11A’nin öncesinde pislik tutucu kullanılması önerilmektedir.
6.Borular ve fittingsler NST11A ile aynı ölçüde olmalı, redüksiyon kullanılmamalıdır. Çıkış tarafı için daha küçük ölçüde boru kullanılabilir. Boru hattını olabildiğince kısa, valf ve fittings sayısını mümkün olan en az sayıda tutunuz.
7.Geyt veya küresel valf kullanınız. Glob vana kullanmayınız. Bu sayede servis/bakım için NST11A sistemden izole edilebilir.

BAKIM
NST11A bakımsız tiptedirler. Bakım gerektirmezler. Korozyona dayanıklı malzemelerden üretilmişlerdir. Conta ve ayar gerektirmez.

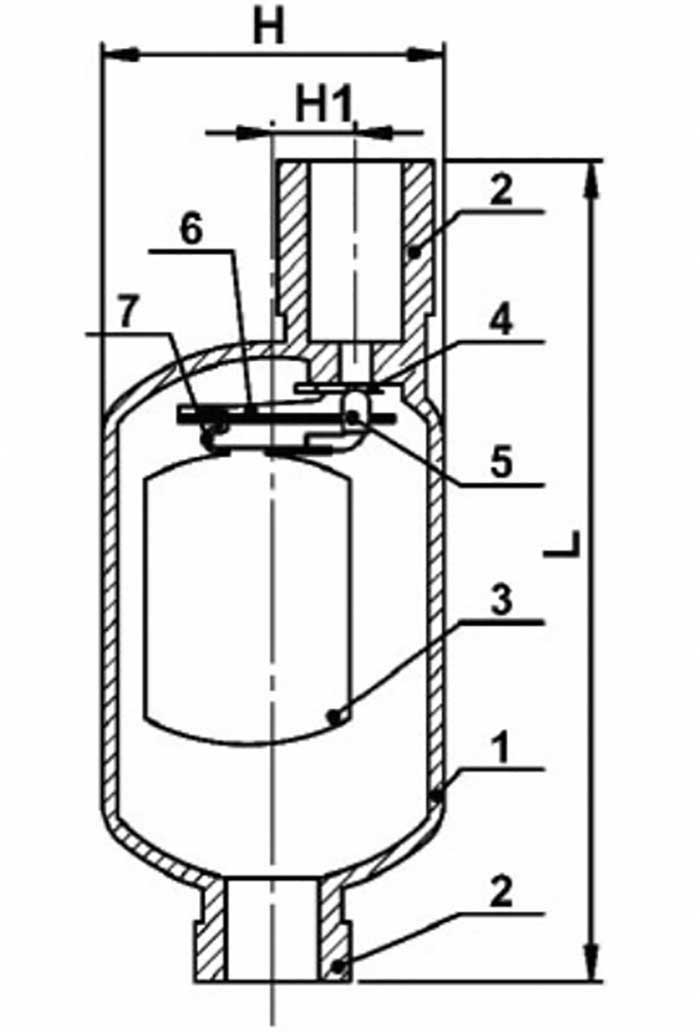

YEDEK PARÇALAR
No Açıklama Malzeme
1 GÖVDE PASLANMAZ / AISI 304
2 BAĞLANTI ELEMANLARI PASLANMAZ / AISI 304
3 ŞAMANDIRA PASLANMAZ / AISI 304
4 VALF SİTİ KROM ÇELİK
5 VALF KROM ÇELİK
6 ŞAMANDIRA KOLU PASLANMAZ / AISI 304
7 KOVA KLİPSİ PASLANMAZ / AISI 304

BOYUTLAR
Çap L H H1
1/2'' - 3/4'' 184 mm 70 mm 16 mm

BAĞLANTI ŞEKLİ
ÇAPLAR 1/2'' - 3/4''
AĞIRLIKLAR (KG) 3,7

ÇALIŞMA ŞARTLARI
MAX. TEST BASINCI (BAR) 28
MAX. SICAKLIK (ºC) 350
MAX.ÇALIŞMA BASINCI (BAR) 20
