Ürün Bilgileri
Ürün Adı - TERS KOVALI KONDENSTOP
MODEL NST-881SFE
Ürün Kategorisi - · Nordsteam Buhar ve Akış Kontrol Ekipmanları · Kondenstoplar · Ters Kovalı Kondenstoplar
Ürün Markası - Nordsteam

Ürün Özellikleri
TERS KOVALI KONDENSTOP

Ters kovalı kondenstop, temel olarak kondens ve hava için açılan fakat buhar için kapanan bir valftir. Kondenstop içine giren buhar kovanın yükselmesine sebep olur. Bu yükselmenin etkisiyle vana kapanır. Ancak, bu arada kondens kondenstopa girmeye ve kovayı doldurmaya başlar. Kondens dolan kova batmaya ve kondens boşaltması için kondenstop vanasını açmaya başlar. Nordsteam kondenstoplar, kovanın yaptığı kuvveti katlayarak arttıran, sürtünmesiz bir kaldıraç sistemine sahiptirler, bu vananın basınca karşın açılmasını sağlar.

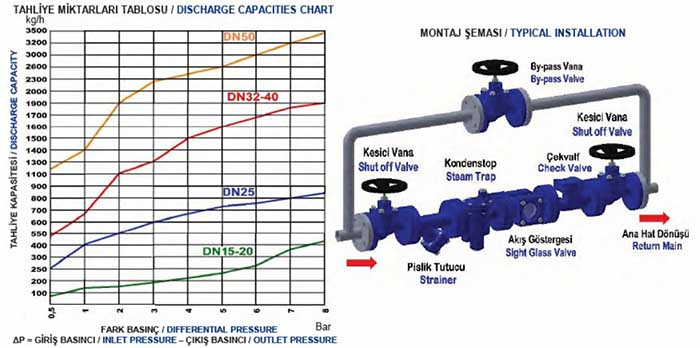

MONTAJ
Kondenstoplar, bakım için kolay ulaşılabilir pozisyon ve yere monte edilmelidir. Ürün etiketindeki fark basıncı, sistemin fark basınç değerinden daha büyük olmalıdır. Kondestop yatay olarak monte edilmelidir, böylece kova aşağı yukarı dikey olarak hareket edecektir . Yatay kondenstopların bağlantısı yatay, dikey kondenstopun bağlantısı dikey olacaktır ancak girişi aşağıda olacaktır. Kondenstop boşaltma seviyesinin aşağısına monte edilmelidir, böylece kovanın etrafında su sızdırmazlığı sağlanabilir.
1. Kondenstopu kondensi tahliye edecek ekipmanın alt tarafına ve ekipmana yakın olarak monte ediniz. Kondenstopun önünde yatay uzun boru hattı bulunmasından kaçınınız.
2. Potansiyel koç darbesi problemlerinin engellenmesi için, tüm yatay hatlar kondenstopa doğru aşağı yönde eğimli olmalıdır.
3. Tüm modellerde kondestopun önüne pislik tutucu monte edilmelidir .
4. Kondenstopun test veya başka amaçlarla sökülmesi gerektiğinde sök tak işleminin kolay yapılabilmesi için kondenstopun montajında , her iki tarafına da rakor ve kesici valf monte edilmelidir .
5. Bakım öncesi iç basıncı boşaltmak için bir test ve boşaltma vanası monte edilmelidir.
6. Eğer geri dönüş hattı basınçlı ise yada kondenstop yukarı doğru drenaj yapıyorsa geri dönüş hattına çek valf konulmalıdır.
Ters kovalı kondenstoplar devreye alınmadan önce su doldurulmaya ihtiyaç duyabilirler. Bunu için aşağıdaki yöntemlerden herhangi biri kullanılır.
1. Kondenstop kapağındaki boru tapası çıkartılır ve tamamen dolana kadar içersine su doldurulur ve boru tapası kapatılır.
2. Geri dönüş hat vanası kondenstopa tamamen kondens ile dolana kadar kapalı tutulur, sonra yavaşça açılır.

BAKIM
Kondenstop periyodik olarak denetlenmeli ve temizlenmelidir. Aşınmış parçalar yenisi ile değiştirilmelidir.

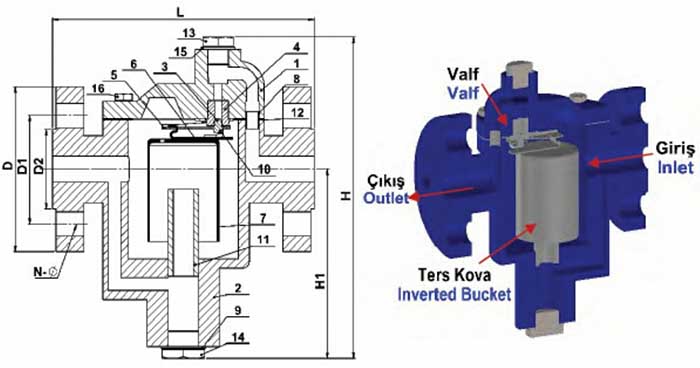

YEDEK PARÇALAR
No Açıklama Malzeme
1 KAPAK GG25
2 GÖVDE GG25
3 VALF PASLANMAZ ÇELİK
4 VALF SİTİ PASLANMAZ ÇELİK
5 KOL PASLANMAZ ÇELİK
6 KOVA KLİPSİ PASLANMAZ ÇELİK
7 KOVA PASLANMAZ ÇELİK
8 YÜKSÜK PASLANMAZ ÇELİK
9 FİLTRE CONTASI KLINGERIT
10 VALF KLİPSİ PASLANMAZ ÇELİK
11 İÇ TÜP ÇELİK BORU
12 CONTA PASLANMAZ ÇELİK + GRAFİT
13 KAPAK TAPASI ÇELİK
14 TAPA ÇELİK
15 CONTA KLINGERIT
16 KAPAK CİVATASI SAE Gr.5

BAĞLANTI ŞEKLİ FLANŞLI
ÇAPLAR DN15 DN20 DN25 DN30 DN40 DN50
AĞIRLIKLAR (Kg) 5,5 6,4 8,1 9,9 15,8 24,9

ÇALIŞMA ŞARTLARI
MAX. TEST BASINÇI (BAR) 24
MAX. SICAKLIK (ºC) 220
MAX. FARK BASINCI (BAR) 5,5-8
MAX. ÇALIŞMA BASINCI (BAR) 16
